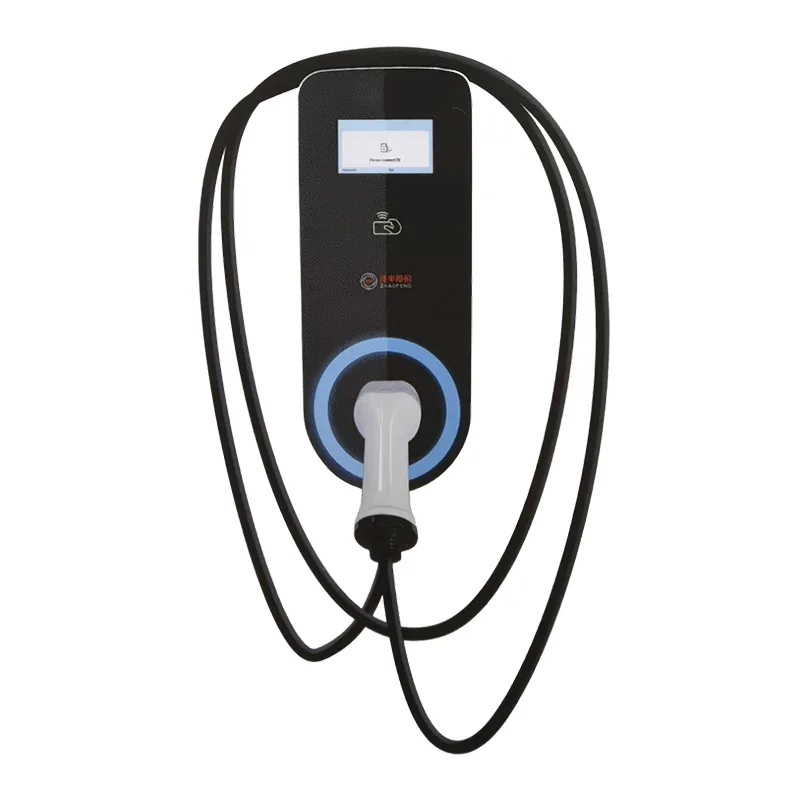

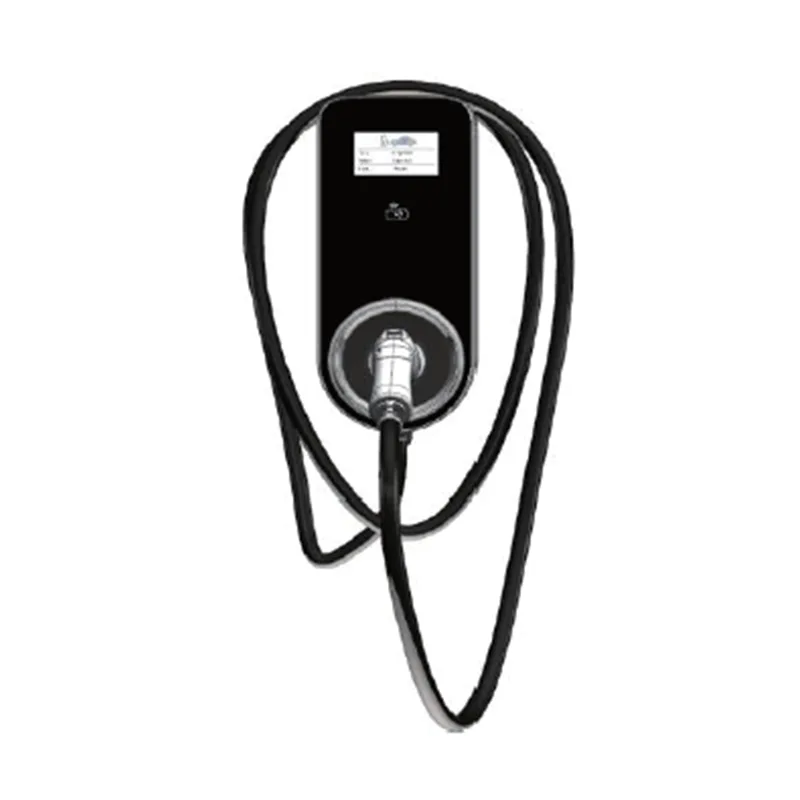

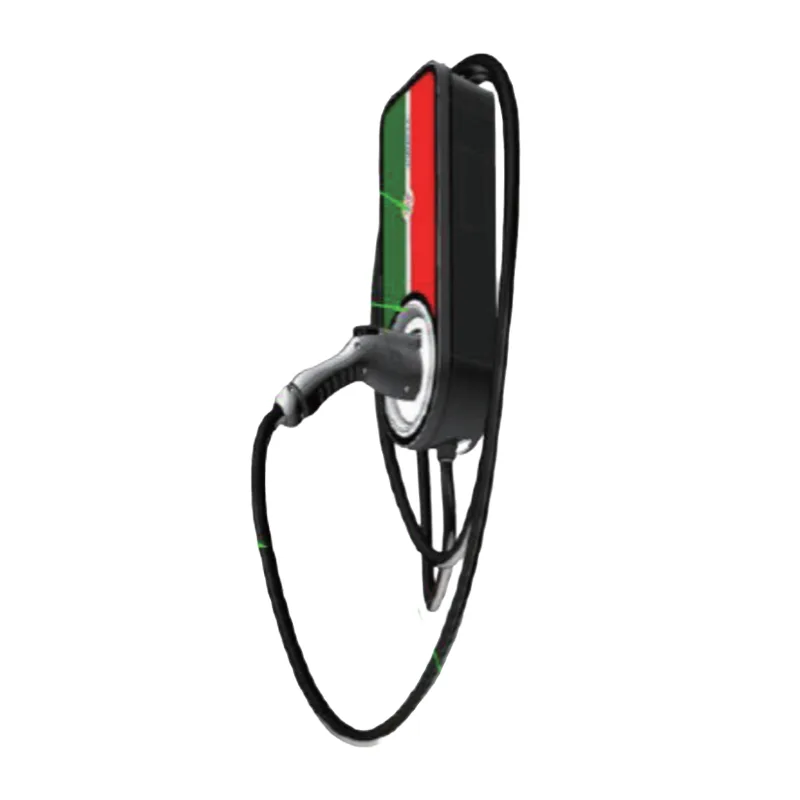

7KW 벽걸이 형 AC 충전 파일

당사의 7KW 벽걸이형 AC 충전 파일은 신에너지 차량의 충전 요구를 충족시키기 위해 개발된 충전 장치로, 전기 자동차의 온보드 충전기와 함께 사용되어 전기 자동차 충전 서비스를 제공합니다. 이 제품은 설치가 쉽고 크기가 작으며 작동이 간단하고 외관이 세련되며 카드 스와이프/충전이 빠르고 효율적입니다. 다양한 종합 안전 보호 기능(단락 보호, 누전 보호, 비상 정지 보호, 과전류, 과열 보호, 과전압 보호, IP54 등급 방진 및 방수, 접지 보호)은 충전 후 자동으로 전원을 차단하여 차량 안전을 보호합니다.

1. 각 소유자가 주차할 수 있는 플러그 앤 플레이 작업 프로세스 차량 잠그기 - 충전건 연결 - 충전 시작(깜박임) 오면 충전하고 ◇ 끝나면 나가 완전 무감각

2. 작업 프로세스를 시작하는 슬라이더 ◇소유자 플러그 - 소유자가 인증카드를 긁음 - 충전 시작(깜박임)

기술적인 매개변수

제품 특징

1) 4.3인치 디스플레이 화면과 LED 상태 표시기가 장착되어 있어 충전 과정을 쉽게 알 수 있습니다.

2) 이더넷/4G 네트워크를 통한 온라인 통신이 가능하여 실시간 제어 및 결제 기능이 가능합니다.

3) 포괄적인 시스템 보호: 과전압, 저전압 보호, 과전류 보호, 단락 보호, 누출 보호, 과열 보호, 낙뢰 보호, 안전하고 안정적인 제품 작동 보장.4) 데이터 저장 및 오류 식별.

5) 정확한 전력 측정 및 식별 기능으로 사용자의 신뢰도를 높입니다.

6) 전체 구조는 비와 먼지에 대비하여 설계되었으며 IP54 보호 수준으로 실내 및 실외 모두에 적합합니다.

환경이며 국내외 환경에서 널리 사용됩니다.

7) 설치 및 유지관리가 용이하다.

8) 안전하고 도난 방지.

설치 환경 요구 사항

1) 이 충전 파일은 IP54 보호 수준을 충족하고 실외에 설치할 수 있는 실내 및 실외 범용 충전 파일입니다.

2) 주변온도는 -30°C~50°C 범위 내에서 사용하시기 바랍니다.

3) 설치 장소는 고도 2000m를 초과해야 합니다.

4) 설치 장소 근처에는 진동이 심하거나 인화성, 폭발성 물질이 없어야 합니다.

5) 저지대나 침수되기 쉬운 지역이 아니어야 한다.

6) 파일의 설치는 벽으로 지지되어야 한다. 벽 지지대가 있는 경우 설치 및 고정을 위해 특수 바닥 기둥을 사용하는 것이 좋습니다.

7) 파일 설치 시 파일이 수직인지 확인하고, 지면으로부터 장입 파일의 높이(1.3~1.5m)에 대한 기준자료가 유지되는지 확인한다.

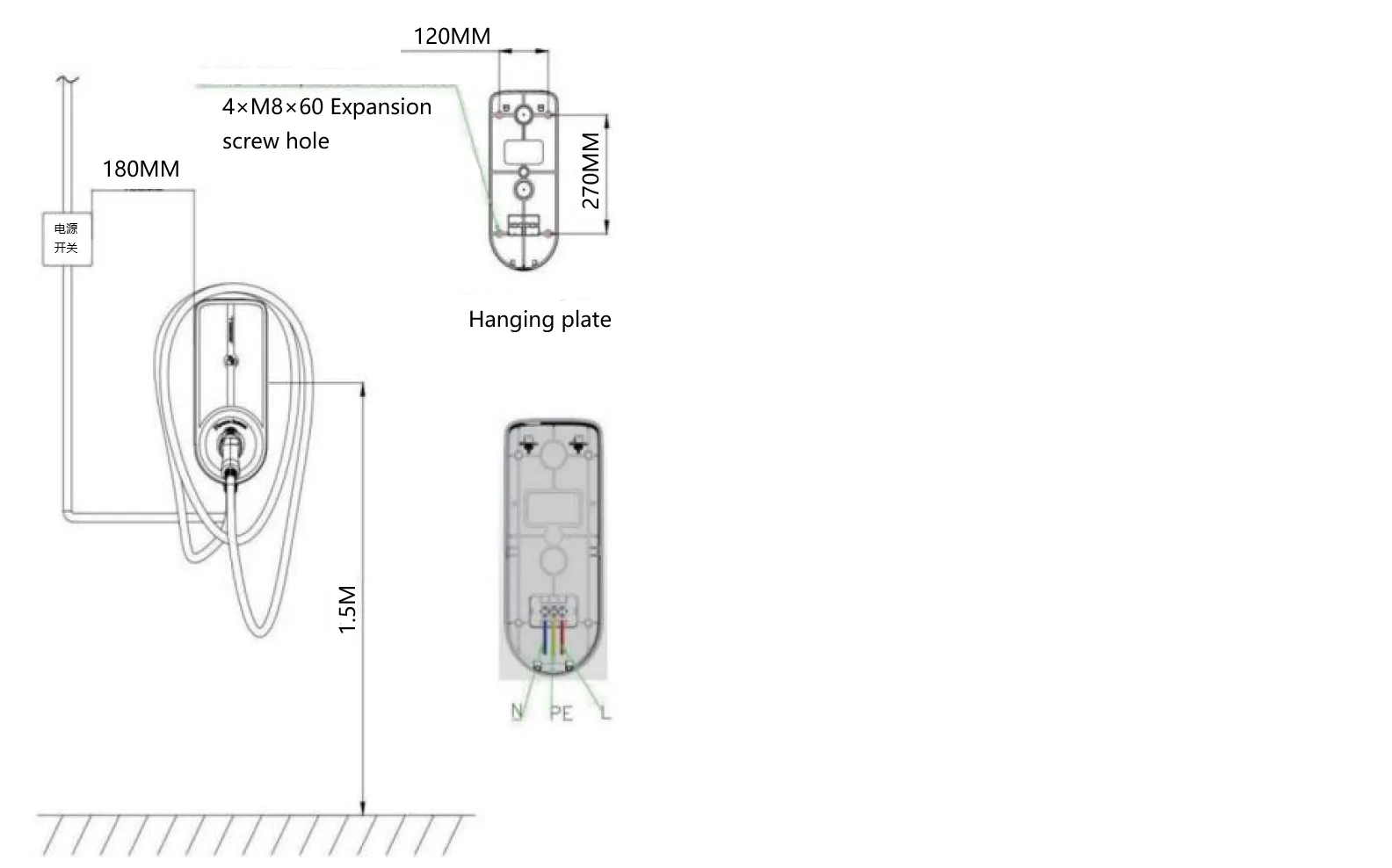

설치방법

1) 지면에서 장전 파일의 높이(1.3~1.5m)에 대한 참고 데이터입니다. 2) 뒷판 장착 구멍 위치에 따라 뒷판 장착 구멍 위치를 벽에 표시합니다.

임팩트 드릴을 사용하여 펀칭(Φ8*65)한 다음 M8*60 플라스틱 확장 튜브를 넣고,

그리고 걸이판을 통해 나사를 조이세요.

3) 공장에서 입력 케이블이 장착되어 있는 장비로, 입력 케이블의 길이를 연장해야 하는 경우,

배선 식별에 따라 올바른 케이블 방법에 따라 연결을 연장하십시오. 3개의 케이블(파이어 라인 L, 제로 라인 N, 접지 라인 PE)을 터미널 보드에 연결하십시오.

배선을 완료하십시오. (장비 전류가 크기 때문에 확장은 안정적인 연결을 보장해야 합니다.)

4) 감전의 위험을 방지하기 위해 장비는 입력 접지선이 단단히 고정되어 있는지 확인해야 합니다.
