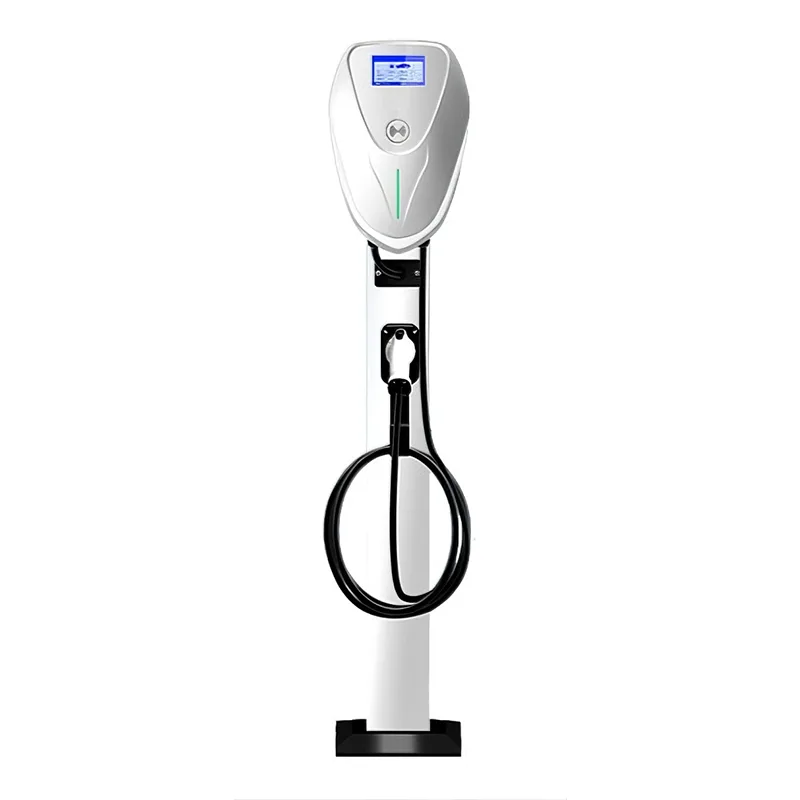

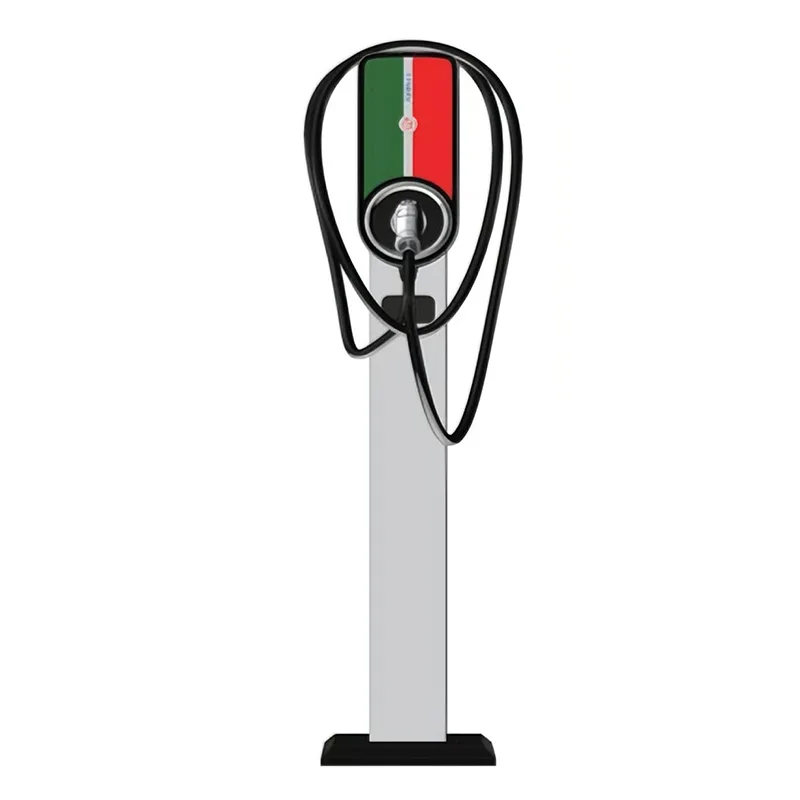

7KW 플로어 스탠딩 AC 충전 파일

본 제품은 전기자동차의 AC 충전에 사용되는 7KW 플로어 스탠딩 AC 충전 파일입니다. 주로 충전 파일 본체, 후면 설치 패널, 충전 건 케이블, 설치 액세서리 패키지 등의 부품으로 구성됩니다. 충전 보호, 카드 스와이프 충전, QR 코드 스캐닝 충전, 모바일 결제, 네트워크 모니터링, 원격 업그레이드 등의 기능을 갖추고 있습니다.

기술적인 매개변수

혁신적인 디자인

- 장치는 모듈식 설계 원칙을 엄격하게 따릅니다. 통신 모듈은 플러그 앤 플레이 방식이며 이더넷/GPRS/3G/4G 모듈과 호환되므로 사용자가 실제 필요에 따라 선택할 수 있습니다. 이 구조는 벽걸이형 및 바닥형 설치 방식 모두와 호환됩니다. 벽걸이형 충전 파일은 구조를 변경하거나 다른 액세서리를 추가하지 않고도 폴을 추가하여 바닥 설치형으로 전환할 수 있습니다.

- 모듈식 설계 원칙을 채택한 통신 모듈은 플러그 앤 플레이 방식이며 유지 관리가 용이하도록 구성 가능합니다.

- 원격 모니터링 및 원격 업그레이드를 달성하기 위해 원격 관리 플랫폼과의 통신을 지원합니다.

- IC 카드에서 관련 사용자 정보를 읽을 수 있는 휴대폰 QR 코드 충전 및 카드 기반 충전을 지원합니다.

- 안전한 작동을 위한 포괄적인 보호: 과전압 보호, 저전압 보호, 과부하 보호, 단락 보호, 누출 보호, 접지 보호, 과열 보호, 저온 보호, 낙뢰 보호 및 기울임 방지 기능을 갖추고 있어 안전하고 안정적인 장비 작동을 보장합니다.

- 사용자 친화적인 인터페이스: 장치 상태, 작동 데이터(전압, 전류, 전력, 충전량 및 시간) 및 오류 정보를 실시간으로 표시하는 4.3인치 디스플레이 화면

- 이더넷/GPRS/4G 통신, 백그라운드 모니터링, 원격 업그레이드, 모바일 결제, 휴대폰 APP/WeChat 공식 계정 QR 코드 충전 및 카드 기반 충전

설치 방법

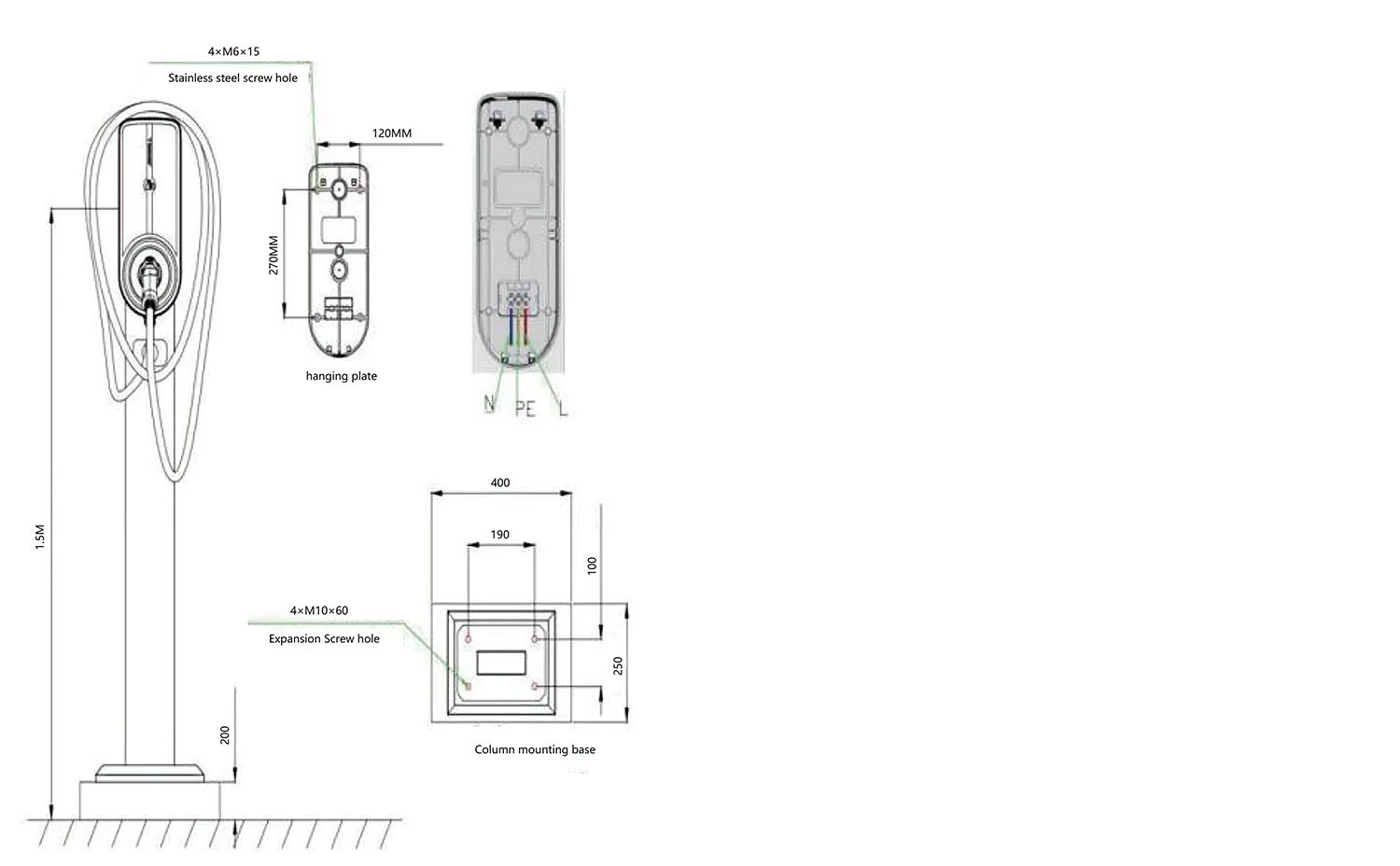

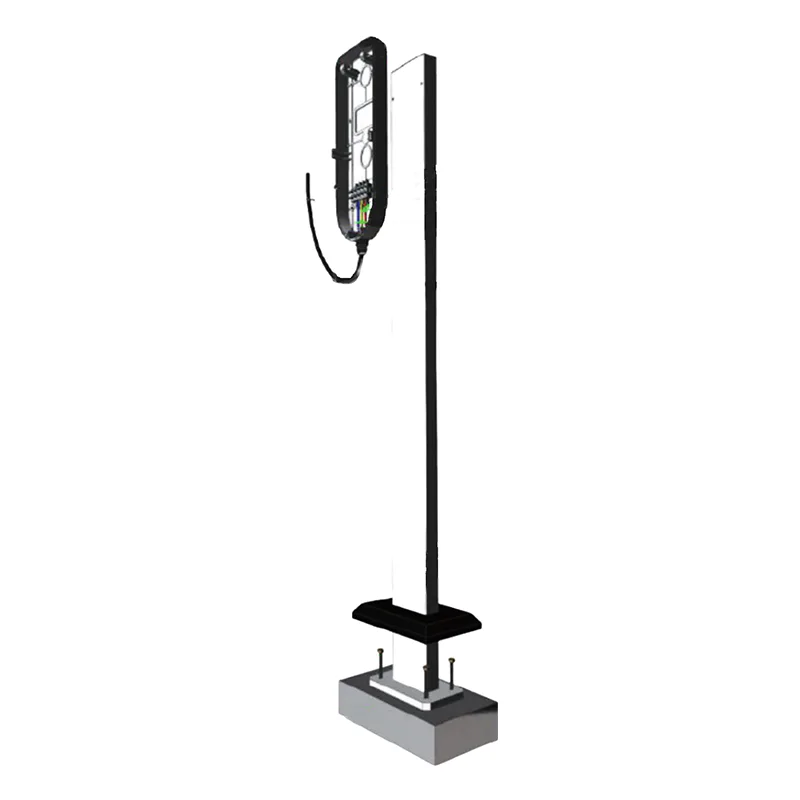

1) 장입파일의 콘크리트 기초는 C25의 강도를 가져야 한다. 지하 부분은 400mm, 지상 부분은 200mm입니다. 콘크리트 치수는 400*250mm입니다. 기초는 중앙에 출구관이 매설되어 있어야 하며, 기초에 M10*60 확장볼트 4개를 고정해야 합니다.

2) M6*15 스테인레스 스틸 나사를 사용하여 후면 패널을 기둥에 고정합니다.

3) 입력 라인은 기초에 미리 매설된 파이프에서 기둥 내부를 거쳐 전용 입구 소켓까지 당겨집니다.

4) 이 장치에는 공장에서 입력 케이블이 함께 제공됩니다. 입력 케이블의 길이를 연장해야 할 경우 올바른 케이블 연결 방법에 따라 연장해야 합니다. 배선 라벨에 따라 3개의 케이블(활선, 중성선, 접지선)을 터미널 블록에 삽입하여 배선을 완료합니다. (장치의 전류가 높으므로 연장 코드를 사용하여 안정적인 연결을 보장해야 합니다.)

5) 감전의 위험을 방지하기 위해 장비의 입력 접지선은 단단히 접지되어야 합니다.
