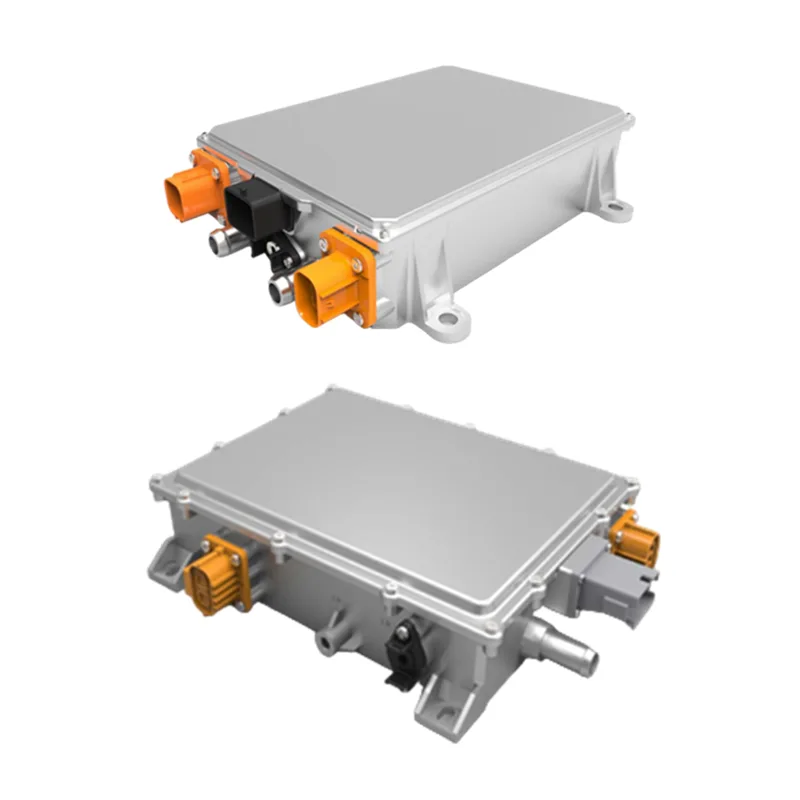

6.6KW 고전력 IP67 수냉식 OBC

Zhaofeng 맞춤형 6.6KW 고전력 IP67 액체 냉각식 OBC는 신에너지 차량용으로 독립적으로 개발된 핵심 온보드 충전 구성 요소로, 주로 전력망의 교류를 리튬 배터리 충전에 적합한 직류로 변환하는 역할을 담당합니다. 신에너지 자동차 산업의 급속한 발전, 특히 상용차와 대형 트럭의 효율적이고 안정적인 충전에 대한 수요가 증가함에 따라 이 제품은 전력 밀도, 환경 적응성 및 안전 성능 측면에서 최적화되고 업그레이드되었습니다. 기존 공랭식 OBC와 달리 6.6KW 고출력 IP67 수냉식 OBC는 첨단 액체 냉각 시스템을 채택해 고전력 충전 시 발생하는 열을 빠르게 방출해 고온, 습도, 먼지 등 열악한 작업 환경에서도 안정적인 작동을 보장한다. 100-266Vac의 넓은 입력 전압 범위와 50Hz-61Hz의 주 주파수를 지원하며, 이는 대부분의 지역의 전력망과 호환됩니다. 출력 직류 전압은 360V에서 안정적이며 출력 전류는 0-20A/40A/60A 범위에서 유연하게 조정될 수 있어 다양한 용량의 리튬 배터리의 충전 요구 사항을 충족합니다.

모델 사양

전기 안전 매개변수

설치 가이드

"1. 설치하기 전에 충전기 왼쪽에 있는 AC 입력 회로 차단기가 OFF 위치에 있는지 확인하여 AC 입력 전원 공급 장치의 연결이 끊어졌는지 확인하세요.

2. AC 입력 인터페이스를 그리드 전원 공급 장치에 연결합니다.

3. DC 출력 커넥터(또는 충전 건)를 배터리 팩에 연결합니다.

4. 주의사항: 배선 설치는 반드시 전문가에게 의뢰하세요!"

제품 장점

고품질 6.6KW 고전력 IP67 수냉식 OBC는 ≥90%의 높은 에너지 효율을 갖추고 있어 충전 중 에너지 손실을 효과적으로 줄이고, 충전 시간을 단축하며, 신에너지 차량의 주행 범위를 향상시켜 물류 및 장거리 운송과 같은 고주파 운영 시나리오에서 차량의 효율적인 충전 요구 사항을 완벽하게 충족할 수 있습니다. IP67 방수 및 방진 기능을 통해 먼지 침입과 특정 수심에서의 장기간 침수를 완벽하게 방지할 수 있으며 고급 액체 냉각 시스템을 지원하여 주변 온도가 최대 85°C인 광산, 항만, 건설 현장과 같은 열악한 작업 환경에서도 안정적인 작동을 유지할 수 있어 복잡한 환경에서 기존 OBC의 적응력이 떨어지는 문제를 해결합니다. 동시에 입력 과전압, 출력 과전류, 출력 단락, 출력 과열 및 통신 중단을 포함한 여러 가지 포괄적인 안전 보호 기능을 갖추고 있어 다양한 비정상적인 충전 조건에 적시에 대응할 수 있으며 배터리와 전체 차량의 안전을 효과적으로 보호하고 다양한 애플리케이션 시나리오에서 차량의 안전한 작동에 대한 확실한 보증을 제공합니다. 또한 광범위한 입력 전압 및 주파수를 지원하고 다양한 리튬 배터리 사양과 호환되며 출력 전류를 유연하게 조정할 수 있습니다. 이는 경상용 전기 자동차, 중/대형 트럭 및 하이브리드 차량과 같은 다양한 차량 모델의 ​​요구에 따라 맞춤 설정할 수 있으며 강력한 호환성과 유연성을 갖추고 있습니다. 이 제품은 고품질의 차량 등급 구성 요소와 강력한 진동 방지 및 충격 저항성을 갖춘 통합 다이캐스팅 쉘을 채택하고 성숙한 액체 냉각 기술로 구성 요소 마모를 줄여 제품의 서비스 수명을 연장하고 장기간 차량을 사용하는 사용자의 유지 관리 비용을 줄입니다.

사용방법

설치→충전작업→일상 유지관리→사용자 정의 및 디버깅

"1.6.6KW 고출력 IP67 수냉식 OBC는 신에너지 차량 전원 시스템의 지정된 위치에 설치되며, 입력 및 출력 라인은 차량의 배선 사양에 따라 연결되어 견고한 연결과 우수한 절연을 보장합니다. 액체 냉각 파이프라인이 차량의 냉각 시스템에 연결되어 냉각액의 원활한 순환을 보장합니다.

2. 충전 시 차량의 충전건을 AC 충전 파일에 연결하세요. OBC는 입력 전압과 주파수를 자동으로 감지하고 CAN2.0을 통해 배터리 관리 시스템(BMS)과 통신하여 배터리의 충전 상태를 얻습니다. 배터리 수요에 따라 출력 전류를 자동으로 조정하고 정전압 및 정전류 충전 프로세스를 완료합니다.

3. OBC의 입력 및 출력 라인 연결과 액체 냉각 파이프라인의 견고성을 정기적으로 점검하여 연결이 느슨해지거나 액체 누출이 발생하지 않도록 하십시오. 차량 계기판을 통해 OBC의 작동상태를 확인하세요. 비정상적인 경보가 발생하면 즉시 사용을 중단하고 전문적인 유지보수를 수행하십시오.

4. 맞춤형 제품의 경우 당사 공장의 기술 인력은 차량 모델 및 고객 요구에 따라 매개변수 디버깅을 수행하고 제품의 정상적인 사용을 보장하기 위해 해당 디버깅 지침 및 작동 매뉴얼을 제공합니다."

포장 및 배송
